کنترل ولو چیست

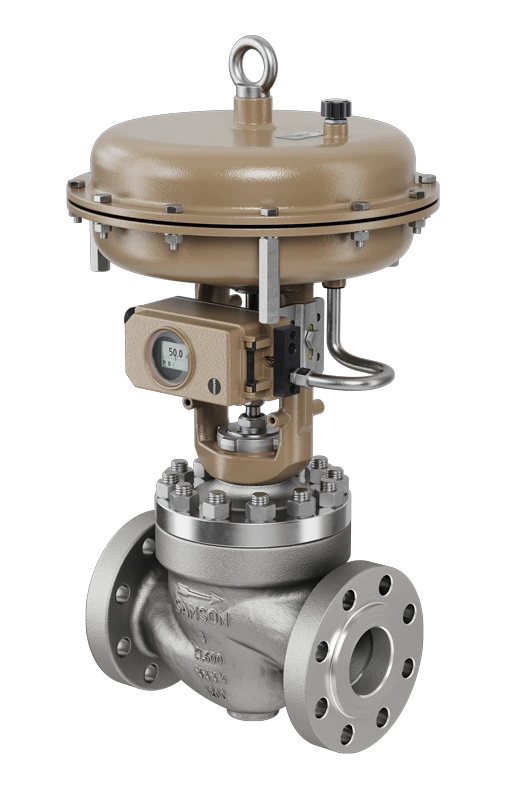

کنترل ولو چیست؟ راهنمای جامع انواع کنترل ولو، عملکرد و نحوه انتخاب
کنترل ولو یا Control Valve یکی از مهمترین تجهیزات در فرایندهای صنعتی است که وظیفه کنترل جریان سیال، فشار، دما یا سطح را بر عهده دارد. این تجهیز با دریافت سیگنال از کنترلر و اعمال آن از طریق اکچویتور و پوزیشنر، میزان باز و بسته شدن مسیر جریان را تنظیم میکند.
کنترل ولو چگونه کار میکند؟
عملکرد کنترل ولو به این صورت است که یک سیگنال از کنترلر دریافت میشود (معمولاً 4-20 میلیآمپر یا 3-15 psi) و این سیگنال توسط پوزیشنر به فرمان مکانیکی دقیق تبدیل شده و اکچویتور باعث حرکت Stem و تغییر دبی جریان میشود.
اجزای اصلی کنترل ولو
1. بدنه (Body)
محل عبور سیال است و باید متناسب با فشار و دمای فرآیند انتخاب شود.
2. تریم (Trim)
شامل Plug و Seat است و مستقیماً جریان را تنظیم میکند.
3. اکچویتور (Actuator)
نیروی لازم برای حرکت Stem را ایجاد میکند. انواع آن شامل پنوماتیکی، برقی و هیدرولیکی است.
4. پوزیشنر (Positioner)
وظیفه تنظیم موقعیت دقیق ولو را بر اساس سیگنال ورودی دارد.
5. متعلقات
مانند فیلتر رگلاتور، بوستر، I/P کانورتر و تجهیزات جانبی.
انواع کنترل ولو
1. Globe Valve
- دقت بالا
- مناسب بخار
- افت فشار زیاد
2. Ball Valve
- ظرفیت بالا
- مناسب دبی زیاد
- دقت کمتر از Globe
3. Butterfly Valve
- قیمت مناسب
- مناسب قطرهای بزرگ
- دقت متوسط
4.Segmented Ball
- ترکیب ظرفیت بالا و دقت مناسب
- محبوب در پالایشگاهها
مقایسه انواع کنترل ولو (جدول ساده)
| نوع ولو | مزایا | معایب | کاربرد |
|---|---|---|---|
| Globe | دقت بالا | افت فشار زیاد | بخار و صنایع حساس |
| Ball | ظرفیت زیاد | دقت کمتر | نفت و گاز |
| Butterfly | اقتصادی | نشت بیشتر | آب و فاضلاب |
| Segmented Ball | ظرفیت بالا | هزینه متوسط | پالایشی |
انواع اکچویتور کنترل ولو
پنوماتیکی
- سریع
- ایمن در محیطهای انفجاری
- هزینه پایین
برقی
- دقت بالا
- مناسب صنایع غذایی و دارویی
هیدرولیکی
- قدرت بالا
- مناسب فشارهای شدید
معیارهای انتخاب کنترل ولو
1. نوع سیال
مایع، گاز، بخار، خورنده یا غیرخورنده
2. فشار و دمای کاری
باید جنس بدنه متناسب انتخاب شود.
3. مشخصه جریان (Flow Characteristic)
Linear
Equal Percentage
Quick Opening
4. سایزینگ (Cv)
انتخاب سایز صحیح براساس دبی، فشار و نوع سیال
5. نوع اکچویتور و پوزیشنر
دیجیتال برای دقت بالا، پنوماتیک برای محیطهای خطرناک
6. انتخاب جنس
استیل، کربن استیل، آلیاژی، داپلکس
مشکلات رایج در کنترل ولو
| مشکل | علت | راهحل |
|---|---|---|
| نشت داخلی | آسیب Seat | تعمیر یا تعویض |
| Stiction | خشک شدن پکینگ | روانکاری/تعویض |
| Hunting | تنظیم نبودن پوزیشنر | کالیبراسیون |
| کاویتاسیون | افت فشار زیاد | استفاده از تریم مناسب |
| نویز زیاد | سرعت بالا | تغییر نوع ولو |
نگهداری پیشگیرانه
- بررسی فشار هوای ورودی
- تست استروک (Stroke Test) دورهای
- کالیبراسیون پوزیشنر
- بررسی سایش تریم
- جلوگیری از کاویتاسیون
- سرویس منظم اکچویتور
جمعبندی
کنترل ولو یکی از مهمترین ابزارهای کنترل فرآیند است و انتخاب صحیح آن بر اساس نوع سیال، فشار و دما، مشخصات جریان، نوع اکچویتور و پوزیشنر نقش مهمی در دقت و پایداری فرآیند دارد. نگهداری اصولی نیز باعث افزایش عمر مفید و کاهش هزینهها میشود.
