کنترل ولو 2اینچ ETFE lined سامسون
2,500,000,000 ﷼
کنترل ولو 2اینچ ETFE lined سامسون مدل 3345 با پوزیشنر 3785 و پایه ساندرز ETFE؛ مناسب برای سیال خورنده. خرید، مشاوره و مشخصات فنی
کنترل ولو 2اینچ ETFE lined سامسون مدل 3345 یکی از محصولات حرفهای و پرفروش شرکت آلمانی SAMSON است که برای کنترل پیوسته جریان سیال در خطوط پروسس طراحی شده است. این مدل از سری شیرهای Globe (کشویی/سوزنی خطی) بوده و معمولاً همراه با محرک دیافراگمی پنوماتیکی عرضه میشود.
جدول مشخصات فنی کنترل ولو SAMSON 3345
| عنوان | مشخصات |
|---|---|
| مدل شیر | SAMSON 3345 |
| سایز | 2 اینچ (DN50) |
| کلاس فشاری | PN10 |
| نوع شیر | Globe Control Valve (خطی) |
| نوع محرک | پنوماتیکی دیافراگمی |
| نوع حرکت | خطی (Linear) |
| جنس بدنه | GGG40.3 |
| جنس Trim | استنلس استیل یا آلیاژهای مقاوم |
| نوع اتصال | فلنجی |
| سازنده | SAMSON – Germany |
| کاربرد | کنترل Flow / Pressure / Temperature |
جدول مشخصات پوزیشنر SAMSON 3785
| عنوان | مشخصات |
|---|---|
| مدل پوزیشنر | SAMSON 3785 |
| نوع | Electro-Pneumatic Positioner |
| سیگنال ورودی | 4–20 mA |
| منبع تغذیه | Loop Powered |
| نوع خروجی | فرمان موقعیت دقیق Stem |
| مناسب برای | محرکهای خطی سامسون |
| دقت کنترل | بسیار بالا |
| ویژگیها | قابلیت تنظیم Dynamics، Deadband، Gain |
| محیط کاری | صنعتی، قابلیت نسخه ضدانفجار |
| سازنده | SAMSON – Germany |
معرفی پایه ساندرز (Saunders Diaphragm Valve Body Base) با لاینینگ ETFE

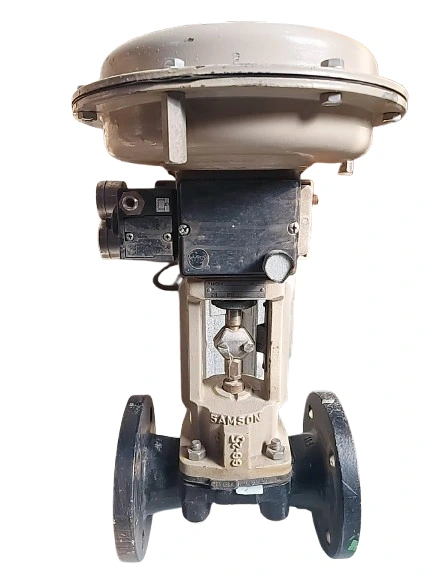

در عکس زیر شیر دارای پایه ساندرز است؛ یعنی قسمت بدنه پایین از نوع طراحی Saunders میباشد. این طراحی معمولاً در خطوطی استفاده میشود که خوردگی یا رسوب بالاست.
جدول مشخصات پایه ساندرز (Saunders Base)
| عنوان | مشخصات |
|---|---|
| نوع طراحی بدنه | Saunders / Diaphragm Valve Base |
| ساختار داخلی | دیافراگمی – بدون تماس سیال با قسمت مکانیکی |
| مزایا | مقاوم در برابر خوردگی، نشتی صفر، مناسب سیالات خورنده |
| نوع اتصال | فلنجی |
| سازگاری | قابل نصب با شیرهای کنترلی سامسون |
لاینینگ ETFE چیست؟
ETFE مخفف Ethylene Tetrafluoroethylene است؛ نوعی پلیمر مهندسی با خواص بسیار عالی:
جدول لاینینگ ETFE
| عنوان | مشخصات |
|---|---|
| نام ماده | Ethylene Tetrafluoroethylene (ETFE) |
| نوع | پلیمر مقاوم به خوردگی |
| مقاومت شیمیایی | بسیار بالا (اسیدها، بازها، حلالها) |
| دمای کاری | تا حدود 150°C |
| استحکام مکانیکی | عالی – مقاوم در برابر ترک |
| چسبندگی به فلز | بسیار خوب |
| کاربرد | سیالات خورنده، مواد شیمیایی قوی |
| مزیت اصلی | عمر طولانی + مقاومت شیمیایی بسیار بالا |
به همین دلیل ترکیب شیر کنترلی سامسون + پایه ساندرز + لاینینگ ETFE یک راهکار بسیار مطمئن برای سیالات خورنده است.
شیر ساندرز چیست؟
شیرهای ساندرز (Saunders Valve یا Diaphragm Valve) نوعی شیر صنعتی با طراحی دیافراگمی هستند که در آنها سیال هیچگونه تماسی با قسمتهای مکانیکی شیر ندارد.
مزایای طراحی ساندرز
ایدهآل برای سیالات خورنده و کریستالزا
مناسب برای محیطهای بهداشتی، دارویی و غذایی
افت فشار کم
بدون نشت خارجی
قابلیت لاینینگ با مواد مقاوم: PTFE, ETFE, Rubber و …
در مدل موجود شما، پایه ساندرز با لاینینگ ETFE باعث شده شیر برای کاربردهای شیمیایی بسیار مناسب باشد.
این شیر در کجا استفاده میشود؟
با توجه به ترکیب اجزا:
✔ شیر کنترلی سامسون 3345
✔ پوزیشنر 3785
✔ پایه ساندرز با لاینینگ ETFE
✔ سایز ۲ اینچ – PN10
کاربردهای شیر کنترلی 3345 با لاینینگ ETFE
| صنعت | کاربردها |
|---|---|
| صنایع شیمیایی | اسیدها، بازها، حلالها، مواد خورنده |
| نفت، گاز، پتروشیمی | سیالات خورنده کمفشار، سرویسهای کنترلی |
| صنایع غذایی و دارویی | محلولهای شستشو، ضدعفونی، CIP/SIP |
| آب و فاضلاب | پساب صنعتی، کلر، مواد اکسیدکننده |
| صنعت فلزات و معدن | اسیدشویی، محلولهای خورنده با رسوب بالا |
| HVAC و بخار سبک | کنترل دما و فشار در سیستمهای بخار کمفشار |
این شیر دقیقا برای محیط هایی طراحی شده که هم کنترل دقیق مورد نیاز است و هم سیال خورنده یا دارای رسوب و آلودگی میباشد.
